采样率降 32 倍，故障还看得见吗
0次浏览0条评论0个赞
业务问题：按香农采样定理，要把故障冲击这类高频成分采下来，采样率就必须设得很高，数据量与传输、存储成本随之上来；而等间距降采样会频率混叠，压缩感知采完还得先重构一步才能用。 设计核心：实测信号拿不到标签，就用故障机理仿真信号造带标签的训练数据；训练一个把高采样率信号直接降采样的网络，结构按目标倍率配置，降采样后不必重构。 关键结果：按 8 倍频计算，允许的降采样倍率上限为 32 倍；在 2 / 4 / 8 / 16 / 32 五种倍率下，解调谱中故障特征频率及其各阶倍频清晰可见；在 N205M（外圈）与 NUP311EN（内圈）两套台架上完成实测验证。
现场是什么样
轴承的局部故障会产生周期性的冲击。冲击很「窄」，频谱上能量铺得很宽，其中相当一部分落在高频的共振区 —— 想把这段采下来，采样率就得往上抬。
采样率一抬，三个成本同时出现：传不动、存不下、算不快。于是所有做状态监测的团队都会遇到同一个问题：能不能先把数据压下来，再判断故障 —— 而这道选择题的前提是采样定理 [2]。
领域数据的特点决定了做法
这个领域的数据有两个硬特点，决定了「怎么压」不是自由选择：
- 有用的信息只在很窄的频带里：故障特征频率及其倍频处在低频，高频段主要是共振调制。直接等间距降采样，会让高频成分折回到低频（频率混叠），把故障特征污染掉 —— 越压越看不清。
- 实测信号没有标签：要训练一个能判断「压完还剩多少故障信息」的网络，需要成对的（原始信号、压缩信号）监督信号，而现场采集的振动信号拿不到这种标签。
第一个特点否掉了粗暴的等间距降采样；第二个特点否掉了「直接拿实测数据训」这条路 —— 这也解释了为什么已有的压缩感知方法要额外接一步重构：它保证的是「能重建」，不是「能直接诊断」。
设计：让网络学会「怎么压才不丢故障特征」 [1]
既然实测没有标签，就用故障机理仿真信号来造：按轴承故障的响应机理生成信号，同时知道它对应的故障特征频率 —— 标签是算出来的，不是标出来的。
图 1 · 高采样率信号 → 按倍率配置的网络 → 低采样率信号 → 免重构诊断（示意图：基于原论文重绘，非原文插图）
三个设计选择值得说清楚：
- 压缩倍率做成可配置的：网络的降采样程度由模块数量决定，换倍率只需改结构配置，不必为每个倍率重训一套完全不同的东西；
- 目标是「保住故障特征」，不是「还原波形」：因此压缩后的信号不需要重构回原始形态，可以直接送进解调谱做诊断 —— 少一步重构，就少一次失真、少一段耗时；
- 用机理仿真做训练集，用实测台架做验证集：训练在仿真上做，结论必须在真实台架上成立。
中段小结：可迁移的不是网络结构
到这里可以先把”这条路为什么值得写下来”说清楚：它的关键不在压缩比，而在用按故障机理生成的仿真信号，替代了现场拿不到的标签。这一步替换完成之后，“压完还剩多少故障信息”才第一次变成一个可以被监督训练的目标；网络结构只是承接这个目标的形式。所以真正可迁移的是那个替换，不是那几层网络。
结果
- 32 倍：按 8 倍频计算，允许的降采样倍率上限为 32 倍；
- 五种倍率：在 2 / 4 / 8 / 16 / 32 倍下，解调谱中故障特征频率及其各阶倍频清晰可见；
- 两套台架：N205M（外圈）与 NUP311EN（内圈）实测验证；
- 同倍率对照：等间距降采样在这个倍率下会出现频率混叠，故障特征被污染。
图 2 · 不同倍率下的解调谱与混叠对照（示意：依据原论文对解调谱结果的文字描述重绘，非原文插图）
这组结果的工程含义：数据量降一个量级，故障特征仍然留在数据里，而且不需要额外一步重构。
我的部分（如实写）
这篇论文发表在《重庆理工大学学报（自然科学）》2023 年第 37 卷第 7 期，共 3 位作者，我是第 2 作者，第一作者是林慧斌老师。
深度降采样网络的结构设计、仿真样本集的构造与台架实验验证，是我在学位论文阶段完成的部分；论文的成稿与投稿由课题组共同完成。
结语：这套设计能迁移到哪
判断依据不是「我用过降采样」，而是这三条：数据量大、有用信息集中在窄带、监督标签拿不到但可以用机理生成。满足这三条的边缘侧采集场景（工业遥测、设备在线监测、长时序传感数据）都能套同一套思路：先用机理造标签，再让模型学「压哪里不丢信息」。
参考文献
[1] 论文原文：用于滚动轴承局部故障诊断的深度降采样方法（所述方法的来源；成果页对应条目见文末）。
[2] Shannon, C. E. (1949). Communication in the Presence of Noise. Proceedings of the IRE, 37(1), 10–21. —— 采样定理的原始出处；开头那条”采样率必须设得很高”的前提来自它。
想聊？
如果你正在为「采集成本 vs 诊断精度」找平衡点，欢迎邮件交流：[email protected]，或看我的 GitHub。
- 论文原文：用于滚动轴承局部故障诊断的深度降采样方法 ——按题名可在 CNKI / 万方等数据库检索（原链接已失效，故改为耐久标识：题名不依赖某条 URL 存活）
- 成果页对应条目：用于滚动轴承局部故障诊断的深度降采样方法

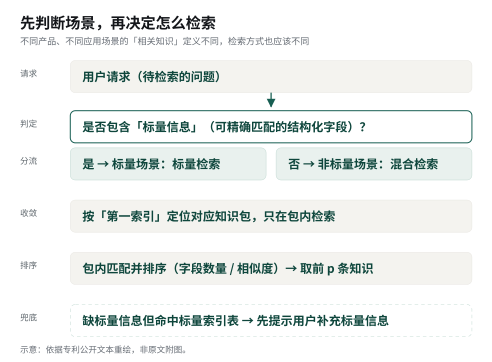

- 系列另两篇：让模型说清它凭什么判断 · 先判断场景，再决定怎么检索
